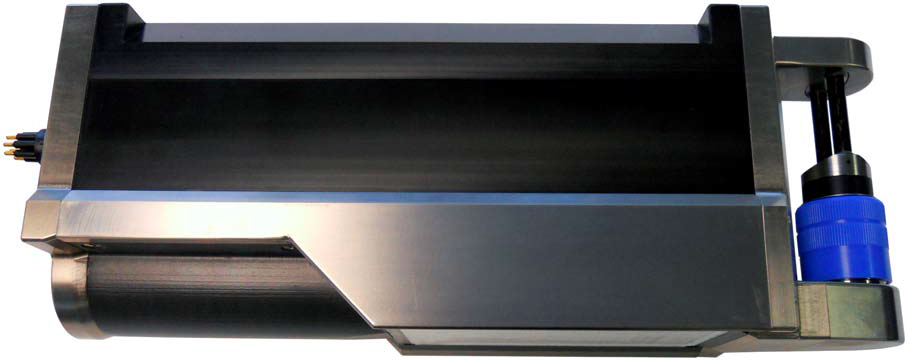

MAGENEX DT101 多波束剖面声纳测深仪
新型DT101多波束剖面声纳(多波束测深仪)在光滑紧凑单元内集成了声纳、姿态传感器和表面声速仪。DT101仅需要一根电缆操作3个传感器，是便携式测量的理想解决方案。DT101兼容DT100 SIR 电源/同步盒，只需要连接双天线GNSS/GPS接收机，就能进行水深测量。
·通过密集的、高精度的水深值给出水底三维地形图
·直观：精确、全面、动态反应水底微地形地貌，获得高清晰度海底影像，实现水底可视化。
·数据：高精度的深度数据，水底高密度、细小脚印，获得高密度水底像素
·输出：实时三维高精度水深点输出；后处理输出各种格式的海图和影像
硬件指标: | ||
频率 | 240 kHz | |
条带宽度 | 发射: 120° x 3° 接收: 120° x 3° | |
有效波束角 | 窄: 0.75° | |
中间: 1.5° | ||
宽: 3° | ||
波束数 | 默认: 480 可选: 240, 120 | |
量程分辨率 | 0.02% 量程 | |
量程 | 75 m 水深 150 m 斜距 | |
最小测深 | 换能器下方0.5 m | |
姿态传感器 |
内置安装OEM 版CDL MiniSense3 0.04° | |
纵横摇精度: | ||
涌浪: | 5 cm 或 5% | |
表面声速仪 | 内置安装OEM 版AML Micro•X 1400 m/s - 1600 m/s 精度：+/- 0.025 m/s | |
最大耐压深度 | 300 m 3000 m 可选 | |
和PC接口 | Ethernet (100 Mbps) using TCP/IP | |
最大电缆长度 | 100 m CAT5-e,用附加硬件电缆可更长 | |
接头 | 8 芯水密头 | |
电源(仅探头) | 22 - 32 VDC @<15 W | |
尺寸 |
306 mm L x 117 mm H x 94 mm W | |
重量: 空气中 | 300 m unit: 4.2 kg | |
3000 m unit: TBA | ||
水中 |
300 m unit: 1.9 kg | |
3000 m unit: TBA | ||
材料 | 聚甲醛树脂，钛合金，PVC, 钛合金接头 | |
电源/同步盒: | 2 个网口口(DT101 PC 和 Survey PC) 连接: | |
DT100传感器接口中继 | DT101 | |
(DT100 SIR) | GNSS (GPS) | |
Gyro / Heading Sensor | ||
100 – 240 VAC 或 12 – 36 VDC输入 | ||
尺寸: 394 mm x 325 mm x 87 mm | ||
最大PING率 | 20 Hz | |
软件指标: | DT101_SIR.exe |
Windows™ XP, Vista, 7, 8 | |
Sector, Linear, Perspective, Profile, Beam Test | |
1 – 300 s | |
5 m, 10 m, 20 m, 30 m, 40 m, 50 m, 60 m, 80 m, 100 m, 150 m, 200 m | |
30°, 60°, 90°, 120° | |
文件格式: 原始数据 剖面点 |
(filename).D1R (filename).D1P |
建议最低电脑要求: | 2 GHz Pentium 4 256 MB RAM 20 GB Hard Disk 1024 x 768 屏幕分辨率 |
