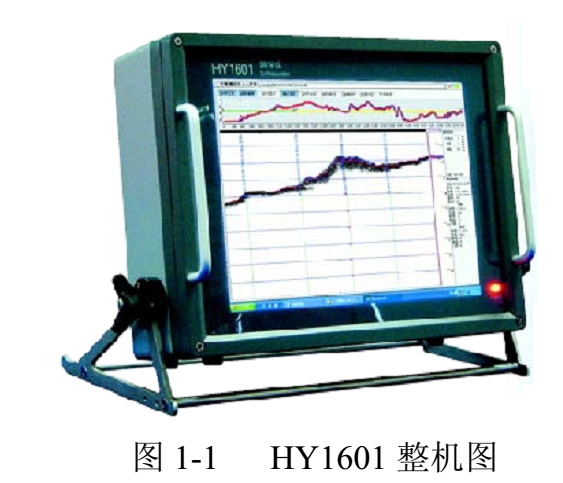

HY1601单波束数字测深系统测深仪
HY1601 测深仪是一款单波束数字测深系统，融计算机技术、数字信号处理与计算机图形成像技术于一体，采用一体化嵌入式系统结构，内置嵌入式工控系统，实现了测深仪与计算机平台的结合， 体现了测深仪操作与控制的数字智能化。 该数字测深系统的一体化内置计算机系统的便携式测量模式，充分利用计算机资源，实现全面数字化测深应用，是目前国产可靠的全数字测深系统， 适用于江河、 港航和海岸带等各种复杂水况下的水深测量工程。
整套系统全部采用测深软件自动控制测深，智能动态信号检测、识别和锁定跟踪，实时监测和控制测深全过程， 保证了测深系统的高等级测深精度和可靠性。 测深数据和图像实时显示、存储， 同时通过系统内部的数据传输到测量软件， 并利用计算机系统的分显示技术将图像同步传输到操控台， 实现测深与导航的双重功能。
工作频率： 208kHz
换能器： 208kHz，波束角≤8 度
测深范围： 0.3～300m
精度： 1cm±0.1％所测深度
输出功率： 200W
外部接口： 2 个 RS232，4 个 USB2.0，1 个 VGA舵手显示器接口，1 个 LAN
工作电源： 24VDC 或 220VAC
功耗： 40W
操作系统： Windows XP
显示方式： 15 寸高亮度液晶显示屏，分辨率 1024×768
记录方式： 大容量电子盘储存
工作环境： 0℃~50℃，相对湿度 5～90％
整机配置
尺寸 400mm×130mm×310mm
重量 12kg
换能器尺寸 φ80mm×26mm重量 1.5kg
电缆长度 10m（可按要求增加长度）
