EdgeTech3400浅地层剖面仪
EdgeTech3400是一款采用EdgeTech具有全频谱CHIRP技术专利的宽带调频（FM）浅地层剖面仪。该系统可在海洋，湖泊和河流等环境中，既有具有出色的穿透能力，同时提供高分辨率地层分层图像。EdgeTech3400系统采用双头2-16kHz发射换能器，同时配置了新型PVDF接收换能器阵列，既可以用于标准的浅地层剖面分层，也同时在管线模式下，实现管线的定位及埋深。

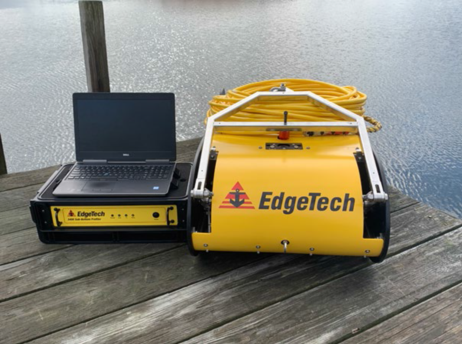

EdgeTech3400系统硬件主要由三个部件组成:3400甲板单元与采集电脑，3400拖鱼以及连接两者的拖缆。
3400甲板单元安装在防风雨的坚固外壳中。采集电脑和甲板单元为拖鱼提供动力和通信，支持声纳和传感器显示，收集数据，并控制拖鱼的各种声纳和传感器。

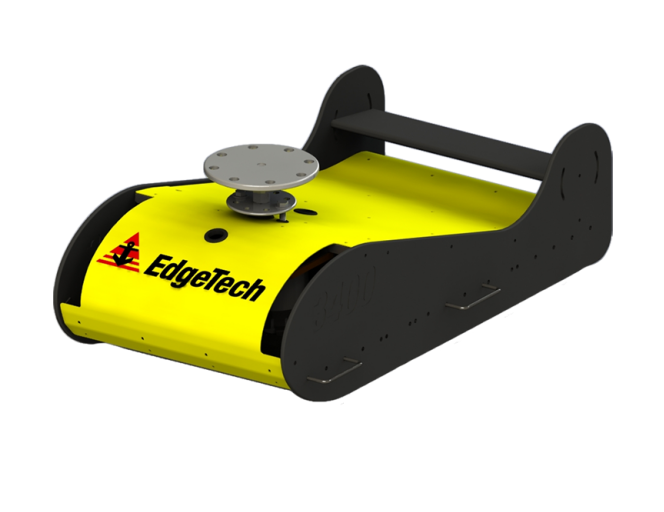

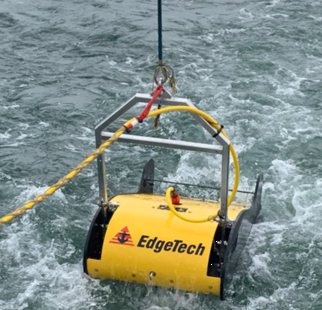

EdgeTech3400是一种流线型设计拖鱼，拖体是坚固、稳定、便携。采用铰接U型框架进行牵引，牵引点位置可调整，以适应不同的拖曳速度和深度。
凯夫拉牵引电缆，连接拖鱼与甲板单元。
EdgeTech3400技术优势及管线测量模式
1）全频谱chirp技术；从低频到高频，实时在线调节
2）双宽带信号；提高声波对地物的检测能力，提高分辨率
3）双2-16kHz发射阵；两种发射频率同时发射，获取更优质数据
4）增强型浅地层PVDF接收器；有效抑制旁瓣
5）管线仪模式；脉宽减小，探测细小管线
6）特有的表面回声反射力技术
7）同时传输和回收
8）侧旋安装和拖曳双模式；
9）针对不同的调查应用的脉冲频段
10）内置运动、纵摇、横摇、升降和深度传感器
EdgeTech3400换能器技术参数
• 脉冲类型：全频谱chirp类型
• 频率范围：2000 to 16000 Hz
• 垂直分辨率: 6-10cm
• 穿透深度: 粗砂6m；黏土80m
• 长宽高: 114 x 55 x 30 cm
• 耐压深度: 100m
EdgeTech3400甲板单元技术参数
• 硬件：坚固、便携防水溅封装
• 操作系统：Windows 10
• 文件格式：内置JSF,SEG-Y和XTF
• 输入/输出：以太网
• 电源：120/220自适应交流电
EdgeTech3400浅地层剖面系统配置清单：
序号 | 名称 | 数量 |
1 | 浅地层剖面仪换能器 | 1 |
2 | 甲板单元与计算机 | 1 |
3 | 采集与后处理软件 | 1 |
4 | 50m拖缆与安装支架 | 1 |
