Blueview公司系列三维扫描声纳

BlueView的水下三维扫描声纳系统能通过声学方法把复杂的水下结构和海底三维细节图清晰地展现出来。此系统很像三维激光扫描仪,只不过它用高频声波来替代激光,这样保证了BuleView的三维扫描仪即使在浑浊的环境下也能获取高分辨率的水下数据。通常可以和水下摄影系统配合使用。

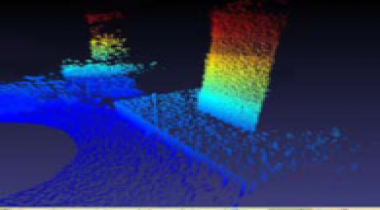

1.Blue View提供高分辨率三维点云数据

Blue View 3D机械扫描声纳能够提供分辨率极高的水下点云数据,分辨率最高可达0.25cm,能够给用户提供极其清晰的水下三维点云数据,特别是在低可见度或者零可见度的水域也丝毫不受影响。

2. Blue View结构紧凑、安装方便

Blue View 3D机械扫描声纳相对于其他机械扫描声纳来说体积小,尤其是第三代M900系列机械扫描声纳,尺寸仅为19*10cm。除了安装在三角支架外,还特别方便安装在ROVAUV等水下机器人设备

3. Blue View高度自动化

Blue View 3D机械扫描声纳高度自动化,用户只需简单的设置就能得到高精度点云数据,大大降低了仪器使用的难度,提高了工作效率

4.Blue View扇区扫描和球面扫描

Blue View 3D机械扫描声纳放置在固定区域能够做到360°水平覆盖和180°垂直角度覆盖。能够真正的给用户呈现出水下立体三维点云数据,无需地理坐标方可实现三维点云拼接。



5.Blue View能与激光点云数据、多波束数据相融合

Blue View 3D机械扫描声纳能够与岸上三维激光相融合,形成陆地和水域相互匹配的高质量点云数据,此外Blue View 3D机械扫描声纳获取的点云数据也能够与多波束数据相结合,能够在地质陡峭的区域填充多波束扫描不到的盲区,提供高质量的成果数据。



BV5000-1350

BV5000-2250-N/2250-W

频率

1.35 MHz

2.25 MHz

最大探测距离

30 m

10 m

波束角

45°X1°

42°X1°/80°X1°

分辨率

0.015 m

0.01 m

工作深度

300 m

300 m

描述

探测距离和分辨率兼顾的最佳频率,专为探测水下环境和结构体设计。

应用范围:

海上平台拆除

桥坝探测

水下管道测量

用于近距离扫描水下物体,能得到超高分辨率的三维细节图像

应用范围:

水下管道测量

三维物体成像

目标辨识
