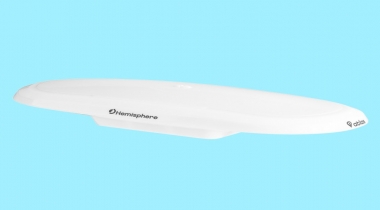

Hemisphere V200S 定位定向仪
V200s是一款多系统单频定位测向智能天线，支持GPS、BeiDou、GLONASS、Galileo和QZSS等卫星定位系统信号的接收，同时支持“中国精度”（Atlas）星基增强定位服务，单机即可实现全球任一地点0.3米的定位精度。 V200s采用一体式紧凑型设计方式，集成了GNSS天线和高精度定位测向接收机，机身长度仅为0.35米。安装方式简单，方便集成到自动驾驶仪、海图绘图仪和AIS系统中。此外，可配置的定位、测向精度，适用于具有不同精度要求的应用领域，是常规海洋应用的完美解决方案。
• 全系统单频定位测向；
• 支持“中国精度”定位服务，单机定位精度可达0.3m；
• 提供俯仰、横滚和起伏等姿态信息；
• 小巧的外形下，定向精度高达0.75°；
• 出色的带内和带外干扰抑制性能；
• 集成陀螺仪和倾角传感器，缩短启动时间，并在短暂 丢失卫星信号情况下提供航向更新信息。
GNSS 性能指标 接收机类型: GNSS单频 可接收信号: GPSL1,BDS B1,GLONASS G1, GalileoE1,QZSS L15L-Band 通 道 数: 424 跟踪灵敏度: -142 dBm SBAS跟踪: 2通道，并行跟踪 数据更新率: 10Hz标配,20Hz可授权 授时精度(1PPS): 20 ns 转 弯 率: 最大100°/s 安全距离: 0.5 m4 冷 启 动: <60 s （典型值） 热 启 动: <10 s （典型值） 航向锁定: <10 s （典型值，有效定位后） 速度限制: 515m/s 高程限制: 18288 m 差分选项: SBAS, Atlas(L-Band)
| 精度指标 定位精度 标配 (RMS) 可授权 (RMS) 单 点:1 1.5 m 1.2 m SBAS:2 0.5 m 0.3 m Atlas: — 0.3 m 测向精度: 1.5° 0.75° 俯仰精度: 1.5° 横滚精度: 1.5° 起伏精度: 0.3m 3
电气指标 工作电压: 7~36 VDC 功 耗 SBAS: 3.6 W（多系统，@12V） Atlas: 4.0 W（多系统，@12V） 工作电流 SBAS: 0.30 A（多系统，@12V） Atlas: 0.33 A（多系统，@12V） 反极性保护: 有 |
L-Band 性能指标 通 道 数: 单通道 频率范围: 1525 ~ 1560 MHz 跟踪灵敏度: -130 dBm 通道间隔: 5.0 kHz 卫星信号跟踪: 手动或自动 捕获时间: 15 s (典型值) 环境指标 工作温度: -40℃ ~ +70 ℃ 存储温度: -40℃ ~ +85 ℃ 湿 度: 95%无冷凝 防护等级: IPx6/IPx7/IPx9 振 动: IEC 60945:2002 EMC: IEC 60945:2002
| 通讯指标 串 口: 2个RS-232 (Tx/Rx), 1个RS-422 (Tx), 或1个RS-422 (Tx/Rx),1个RS-422(Tx) 波 特 率: 4800 ~ 460800bps 差分格式: RTCM SC-104 数据格式: NMEA 0183, Crescent二进制 授时输出: 1PPS (CMOS, 上升沿同步) 辅助设备 陀 螺 仪: 提供航向平滑及快速定向重捕获， 当GNSS信号丢失时, 提供长达3分钟 辅助航向, 精度优于1°/min4 倾角传感器: 提供倾斜、横滚数据，辅助进行快 速定向及定向重捕获 |
机械指标 尺 寸: 34.8 L x 15.8 W x 7.0 H cm 重 量: 0.75 kg（不含底座） 电源/数据接口: 12-pin | |
-
