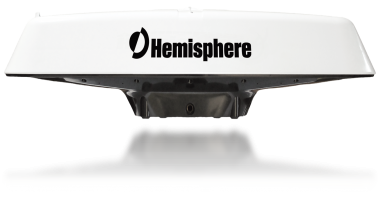

Hemisphere V133罗经 定位定向仪
V133是一组GNSS罗经，罗经集精度测向定位板卡、抗多路径GNSS天线、性能传感器于一体， 支持GPS、BeiDou、GLONASS、Galileo和QZSS等卫星信 号的接收，具有亚米级定位精度和极高的航向精度。 V133支持SBAS和“中国精度”(Atlas)两种差分模
式。通过“中国精度”星基增强定位服务，罗经可实现全球任一地点0.3m定位精度。此外，V133 GNSS罗经内置信标模 块以及信标天线，可用于信标差分定位。 V133具有极高的防护等级，可满足恶劣环境下的 应用，是专业级航海、商业航海、自动雷达标绘仪、自动识 别系统AIS、电子海图绘图等海洋应用的完美解决方案。
• 亚米级定位精度；
• 支持SBAS和信标（仅V133）两种DGNSS定位模式；
• 支持“中国精度”，单机定位精度可达0.3m；
• 航向精度达0.3°，同时提供俯仰、横滚和起伏等姿态信息；
• 出色的带内和带外干扰抑制性能；
• 集成陀螺仪和倾角传感器，缩短快速启动，并在短暂丢失卫星信号时提供航向信息。
GNSS性能指标 接收机类型：GNSS单频 可接收信号：GPS L1, BDS B1, GLONASS G1, Galileo E1,QZSS L15和L-Band 通 道 数：424 跟踪灵敏度：-142 dBm SBAS跟踪：2通道, 并行跟踪 数据更新率：10Hz标配, 可*20Hz(无IMO) 和50Hz(IMO/无IMO) 授时精度(1PPS)： 20ns 转 弯 率：大100°/s 安全距离4：0.5m 冷 启 动：<60 s(典型值) 热 启 动：<10 s(典型值) 航向锁定：<10 s(典型值, 有效定位后) 速度限制：515m/s 高程限制：18,288m 差分选项：SBAS, Atlas(L-Band), 信标(仅 V133) | 精度指标 定位精度：水平(RMS )垂直(RMS) 单点1： 1.2m 2.5m SBAS2： 0.3m 0.6m Atlas： 0.3m 0.6m 测向精度：0.3° 俯仰精度：0.6° 横滚精度：1° 起伏精度3：30cm
电气指标 工作电压： 9~36 VDC 功 耗： V123: 约4.3W; V133: 约4.6W 工作电流： V123: 约0.36A; V133: 约0.38A 反极性保护： 有 过压保护： 无 |
L-Band性能指标 通 道 数：单通道 频率范围：1525~1560MHz 跟踪灵敏度：-130dBm 通道间隔：5kHz 卫星信号追踪：手动或自动 捕获时间：15s(典型值)
环境指标 工作温度：-40℃ ~ + 70℃ 存储温度：-40℃ ~ + 85℃ 湿 度：95% 无冷凝 防护等级：IP66/IP69 振 动：IEC 60945 冲 击：IEC 60945 EMC:CE(IEC 60945), RED(2014/53/EU) IMO认证：MED/4.41 Transmitting Heading Device THD(GNSS Method) | 信标性能指标(仅V133) 频率范围：283.5~325kHz 工作模式：手动, 自动, 数据库 协 议：IEC 61108-4信标标准
机械指标 尺 寸：66.5 L x 20.8 W x 14.6 H cm 重 量：V123: 2.1kg; V133: 2.4kg 状态指示灯：电源指示灯 电源/数据接口：18-pin
辅助设备 陀 螺 仪：提供航向平滑及快速定向重捕获，当GNSS信号丢失时, 提供长达3分钟辅助航向, 精度 优于1°/min4 倾角传感器：提供倾斜、横滚数据，辅助进行快速定向及定向重捕获 |
通讯指标 串 口：1个RS-232 (全双工), 2个RS-422 (1个全双工,1个半双工) 波 特 率：4800-115200bps 差分格式：RTCM SC-104 数据格式：NMEA0183, NMEA2000, Crescent二进制 授时输出：1 PPS (CMOS, 高电平有效, 上升沿同步,10kΩ, 10pF负载) | |
-
